Bạn đã sẵn sàng kiểm tra kiến thức chuyên sâu về Chi tiết máy – nền tảng quan trọng của ngành cơ khí? Đề thi thử số 7 này sẽ thách thức bạn với các dạng bài tập đa dạng, từ tính toán bộ truyền xích, bánh răng, đến xác định lực và ứng suất. Đây là cơ hội tuyệt vời để củng cố lý thuyết, rèn luyện kỹ năng giải bài và làm quen với cấu trúc đề thi. Hãy bắt đầu ngay để đánh giá trình độ hiện tại và tự tin chinh phục mọi kỳ thi!
Thi thử trắc nghiệm ôn tập Chi tiết máy online - Đề 7
Câu 1: Bộ truyền xích có z1 = 23; p = 25,4mm; n1 = 720(vg/ph). Vận tốc trung bình của dây xích:
Câu 2: Bộ truyền xích có z1 = 21; p = 19,05; n1 = 720(vg/ph). Vận tốc nhỏ nhất của dây xích là:
Câu 3: Cho bộ truyền xích đặt nằm ngang, biết khối lượng 1m xích là 1,0194kg, khoảng cách trục là 1m, vận tốc dây xích là 1 m/s. Xác định lực căng xích trên nhánh bị động?
Câu 4: Cho bộ truyền xích đặt nằm ngang, z1 = 21; p = 19,05mm; Mô men xoắn trên trục chủ động T1 = 500000Nmm. Xác định lực tác dụng lên trục?
Câu 5: Bộ truyền xích bôi trơn nhỏ giọt, hai dãy xích, làm việc 1 ca, góc nghiêng của bộ truyền so với phương ngang là 45°, tải trong đặt lên là va đập mạnh, khoảng cách trục a ≈ 40.p; khoảng cách trục không điều chỉnh được, trên trục chủ động có: z1 = 23; n1 = 60 vg/ph; Công suất cần truyền, P1 = 3KW. Công suất tính toán của bộ truyền xích?
Câu 6: Bánh răng trụ răng nghiêng có z = 30; m = 4; β = 14°; Xác định đường kính vòng chia?
Câu 7: Bộ truyền bánh răng trụ răng thẳng có z1 = 20; z2 = 65; m = 3; góc của thanh răng sinh bằng 25°; aw = 130. Xác định tổng hệ số dịch chỉnh?
Câu 8: Bộ truyền bánh răng trụ răng nghiêng ăn khớp ngoài không dịch chỉnh có aw = 155; u = 3,5 ± 2%; mô đun lấy lớn nhất theo công thức kinh nghiệm và thuộc dãy tiêu chuẩn 1 (1; 1,25; 1,5; 2; 2,5; 3; 4; 5; 6; 8; 10; 12 mm). Số răng z1 và z2 có thể chọn là:
Câu 9: Bộ truyền bánh răng trụ răng thẳng ăn khớp ngoài có z1 = 21; z2 = 84. Hệ số Zε tính được là:
Câu 10: Bộ truyền bánh răng trụ răng nghiêng ăn khớp ngoài, có z1 = 25; z2 = 70; β = 15°; Xác định Zε biết εβ = 1,1?
Câu 11: Bộ truyền bánh răng trụ răng nghiêng ăn khớp ngoài, có z1 = 25; z2 = 70; β = 15°; ψba = 0.3. Xác định Zε?
Câu 12: Bộ truyền bánh răng trụ răng nghiêng ăn khớp ngoài (không dịch chỉnh), có β = 30°; α = 14°; βb ≈ β. Xác định ZH =?

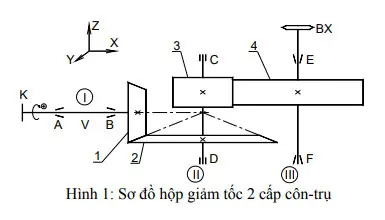

Câu 13: Cho sơ đồ hộp giảm tốc 2 cấp như hình 1 với bánh răng 3 nghiêng trái (\$ có αnw = 20°; βw = 14°; TII = 250000Nmm; dw3 = 55mm. Thành phần lực ăn khớp dọc trục trên bánh răng 3 sẽ:
Câu 14: Bộ truyền bánh răng trụ ăn khớp ngoài, quay 1 chiều, có sơ đồ tải trọng trên trục ra như hình 2. Mỗi ca làm việc của bộ truyền có thông số như sau: tck = 8h; t1 = 5h; t2 = 2h; t3 = 1h; T2 = 0,75T1; T3 = 0,5T1. Tuổi thọ yêu cầu của bộ truyền là Lh = 5000h. Vận tốc trục vào n1 = 210 (vg/ph). Tích các hệ số ZRZVKxH = 1,1; SH = 1,1. Biết bánh răng có vật liệu giống nhau và đường cong mỏi của vật liệu có các thông số ${\sigma _{Hlim,0}}$ = 800MPa; NH0 = 108 chu kỳ. Xác định ứng suất tiếp xúc (MPa) cho phép của bánh răng 1?
